ESP32-2432S0248R-PLUS

2.8인치 저항막 터치 스크린 개발 보드/ 2.8인치 저항막 터치스크린 개발보드

사용ESP32-WROOM-32UE기준 치수/ Powered by ESP32-WROOM-32UE기준 치수

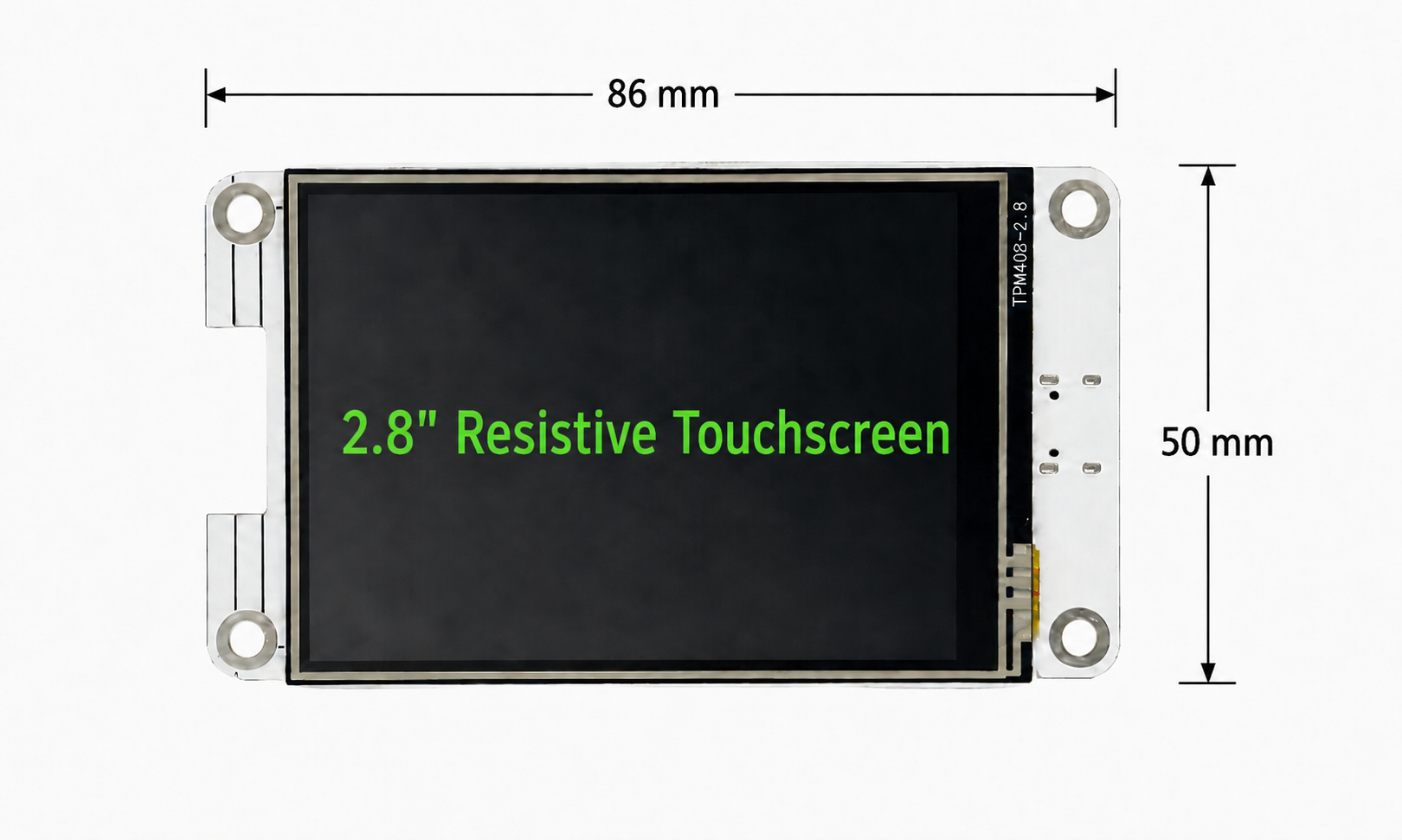

제품 전면 사이즈 차트/ 정면 치수도

2.8인치 터치 스크린

240 x 320 해상도의 2.8인치 저항막 터치스크린

ESP32-WROOM-32UE

2.4GHz Wi-Fi + Bluetooth/BLE 무선 모듈

ST7789 + BGR

LCD 드라이버는 ST7789를 사용하며 BGR 색상 순서로 초기화됩니다.

XPT2046 터치 칩

터치 컨트롤러: XPT2046/XP2046 호환 명명



1. 제품개요 / 제품개요

ESP32-2432S0248R-PLUS 기반으로 한 제품이다ESP32-WROOM-32UE무선통신 모듈 개발2.8 인치 컬러 터치 스크린 개발 보드, 통합LCD 디스플레이, 터치 입력, TF 카드, USB Type-C , 직렬 포트, 배터리 인터페이스 및 여러 확장 인터페이스 세트는 IoT 디스플레이 터미널, 스마트 홈 제어, 인간-컴퓨터 상호 작용 인터페이스, 실험 및 직렬 포트 프로젝트 개발에 적합합니다.

ESP32-2432S0248R-PLUS는 다음을 기반으로 하는 장치입니다.ESP32-WROOM-32UE무선 모듈용 2.8인치 컬러 터치 디스플레이 개발 보드입니다. LCD 디스플레이, 터치 입력, TF 카드 슬롯, USB Type-C 인터페이스, UART 인터페이스, 배터리 인터페이스 및 다양한 확장 인터페이스를 통합하며 IoT 터미널, 스마트 홈 제어, 인간-기계 인터페이스 패널, 교육 및 임베디드 개발 및 기타 분야에 적합합니다.

▌2 . 주요 기능 / 주요 기능

프로젝트/프로젝트

매개변수/사양

메인 제어 모듈/메인 제어 모듈

ESP32-WROOM-32UE

무선 기능/무선

2.4GHz Wi-Fi 802.11 b/g/n; 블루투스/BLE

디스플레이/모니터

2.8인치 TFT LCD 디스플레이, 해상도 240 x 320

터치/터치

저항막 방식 터치, XPT2046 터치 컨트롤러

디스플레이 드라이버/LCD 드라이버

ST7789, BGR 색상 순서 초기화

확장 기능/확장

UART, TF 카드, GPIO/SPI 확장, 오디오 포트

3. 기본 매개변수 /기본사양

프로젝트/프로젝트

매개변수/사양

제품 모델/모델

ESP32-2432S0248R-PLUS

메인 제어 모듈/메인 제어 모듈

ESP32-WROOM-32UE

화면 크기 / 화면 크기

2.8인치

화면 유형 / 화면 유형

TFT LCD 디스플레이 + 저항막 터치스크린

해상도/해상도

240 x 320

LCD 드라이버 / LCD 드라이버

ST7789

디스플레이 초기화/디스플레이 초기화

ST7789 BGR 색상 순서 / ST7789 BGR 색상 순서 초기화

터치 칩/터치 컨트롤러

XPT2046 / XP2046

카드 크기/보드 크기

86mm x 50mm

전원 공급 장치/전원 공급 장치

USB Type-C 5V 입력; 외부 3.3V 배터리 인터페이스

로직 레벨/로직 레벨

3.3볼트

데이터 다운로드/리소스 다운로드

https://www.zlxchina.xyz/



4. ESP32-WROOM-32UE 모듈매개변수/ ESP32-WROOM-32UE모듈 매개변수

프로젝트/프로젝트

매개변수/사양

모듈 모델/모듈

ESP32-WROOM-32UE

칩 코어/CPU 코어

Xtensa 듀얼 코어 32비트 LX6

주 주파수/클럭 주파수

최대 240MHz

읽기 전용 메모리

448KB

SRAM

520KB

RTC SRAM

16KB

플래시

일반적인 보드 구성: 4MB 플래시; 실제 배치는 다를 수 있습니다.

와이파이

2.4GHz,802.11 b/g/n

블루투스

Bluetooth BR/EDR 및 Bluetooth 저에너지

안테나/안테나

온보드 PCB 안테나

작동 전압 / 작동 전압

모듈 공급 전압 범위는 3.0~3.6V입니다. 보드 레벨 로직 전압은 3.3V입니다.

모듈 크기

18.0mm x 25.5mm x 3.1mm

5. 화면 및 터치 지침 / 디스플레이 및 터치 지침

이 제품은2.8 인치 저항성 터치 스크린, 터치 칩 채택XPT2046 (일부 정보에는 다음이 포함됩니다.XP2046 )。LCD에 의해 구동ST7789 , 프로그램 초기화를 사용하는 것이 좋습니다BGR 색상 순서. 디스플레이 색상이 빨간색과 파란색으로 나타나면 확인하십시오.TFT_RGB_ORDER / BGR구성을 초기화합니다.

이 제품은 2.8인치 저항막 방식 터치스크린을 사용하며 XPT2046 터치 컨트롤러가 탑재됐다. LCD 드라이버는 ST7789이며 BGR 색상 순서로 초기화되어야 합니다. 빨간색과 파란색이 바뀌는 경우 디스플레이 드라이버의 RGB/BGR 설정을 확인하세요.

6. 권장되는 초기 구성 /권장 초기화 구성

// TFT 디스플레이 / ST7789
#define ST7789_DRIVER
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
#define TFT_MISO 12
#define TFT_MOSI 13
#define
TFT_SCLK 14 #define TFT_CS 15
#define TFT_DC 2
#define TFT_RST -1
#define TFT_BL 21
#define TFT_BACKLIGHT_ON HIGH
#define TFT_RGB_ORDER TFT_BGR // ST7789 BGR 초기화

// 터치 / XPT2046
#define TOUCH_IRQ 36
#define TOUCH_MISO 39
#define TOUCH_MOSI 32
#define TOUCH_CS 33
#define TOUCH_CLK 25



7. 인터페이스 주석 /인터페이스 개요

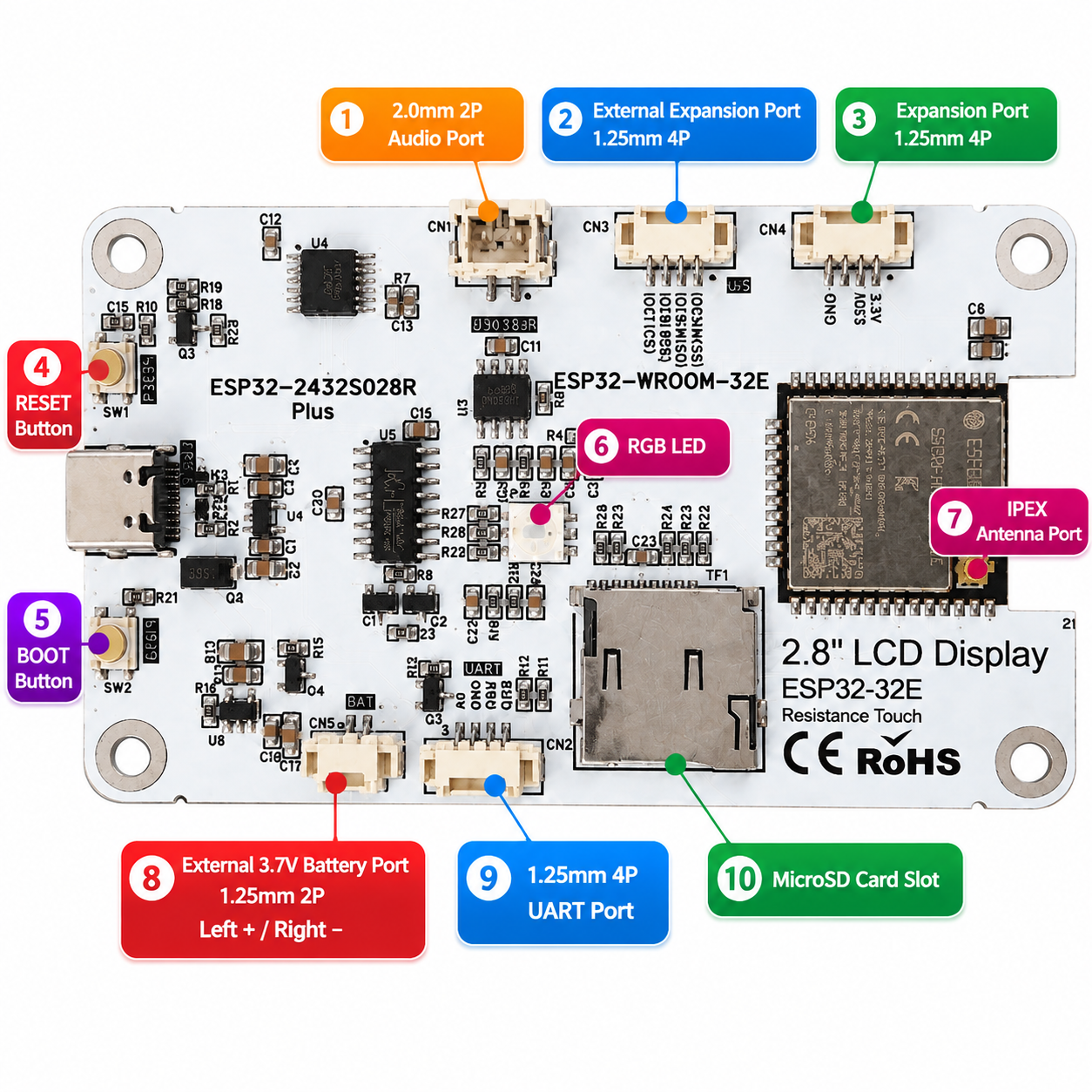

개발 보드 뒷면의 인터페이스 라벨링/뒤 ​​인터페이스 라벨

프로젝트/프로젝트

매개변수/사양

2.0P 오디오 인터페이스/2.0P 오디오 인터페이스

오디오 포트는 펌웨어에 정의된 대로 오디오 입력/출력 또는 증폭기 관련 확장을 위해 예약되어 있습니다.

외부 확장 포트/외부 확장 포트

SPI/GPIO 주변 장치, 센서 또는 맞춤형 모듈용으로 예약된 외부 확장 인터페이스입니다.

확장 포트/확장 포트

외부 저전력 모듈을 위해 3.3V, GND 및 GPIO 신호를 예약하세요.

외부 3.3V 배터리 인터페이스/외부 3.3V 배터리 인터페이스

1.25P 커넥터, 왼쪽 +/오른쪽 -. 극성을 반대로 바꾸거나 5V 전원을 입력하지 마세요.

1.25P 직렬 포트 / 1.25P UART 포트

UART 통신 및 디버그 포트.

TF 카드 홀더/TF 카드 슬롯

데이터, 이미지 또는 구성 저장을 위한 MicroSD/TF 카드 슬롯.



8. 세트리스트 /패키지 내용



3D쉘 버전 / 3D 프린팅된 쉘 버전

포함하다: 1개발보드, 1조각USB Type-C데이터 케이블 1개인3D인쇄 쉘, 하나3DB안테나+IPEX변화SMA커넥터
개발 보드 1개, USB Type-C 데이터 케이블 1개, 3D 인쇄 하우징 1개, IPEX-SMA 어댑터가 있는 3dB 안테나 1개.


베어보드 버전 /베어보드 버전

포함하다: 1개발 보드, 1조각USB Type-C데이터 케이블. 1개인IPEX1변화SMA어댑터, 1개인3DB접착제 스틱 안테나.
포함 사항: 개발 보드 1개, USB Type-C 데이터 케이블 1개, IPEX1-SMA 어댑터 1개, 3dBi 고무 오리 안테나 1개.



9. GPIO매핑 테이블 /GPIO 매핑 테이블

다음 매핑 테이블은 이 제품을 기반으로 합니다.GPIO 매핑 테이블 배열. 프로그램을 개발하기 전에 인터페이스 방향, 전압 및 기능 재사용 관계를 확인하십시오.

다음 표는 본 제품의 GPIO 매핑을 기반으로 합니다. 개발하기 전에 핀 방향, 전압 레벨 및 다중화 기능을 확인하십시오.

기준 치수

신호/실크스크린

ESP32 GPIO

코드 매크로

방향

설명하다

마스터 컨트롤

다시 놓기

EN

LCD_RST=-1

입력 재설정

ESP32 EN에 연결하면 GPIO를 차지하지 않습니다.

LCD/ST7789

LCD_SCK

GPIO14

LCD_SCK=14

산출

LCD SPI 클록 VSPI

LCD/ST7789

LCD_MISO

GPIO12

LCD_MISO=12

입력하다

LCD SPI MISO ST7789는 기본적으로 화면을 읽지 않습니다.

LCD/ST7789

LCD_MOSI

GPIO13

LCD_MOSI=13

산출

LCD SPI MOSI

LCD/ST7789

LCD_RS / DC

GPIO2

LCD_RS=2

산출

LCD 데이터/명령 선택 핀

LCD/ST7789

LCD_CS

GPIO15

LCD_CS=15

산출

LCD 칩 선택

LCD/ST7789

LCD_BL

GPIO21

LCD_BL=21; 백라이트 핀=21

산출

LCD 자산 제어

터치/XPT2046

RTP_IRQ / SENSOR_VP

GPIO36

RTP_IRQ=36;TOUCH_IRQ=36

입력하다

터치 인터럽트 입력 전용 핀

터치/XPT2046

RTP_DOUT / SENSOR_VN

GPIO39

RTP_DOUT=39;TOUCH_MISO=39

입력하다

터치 SPI DOUT/MISO 입력 전용 핀

터치/XPT2046

RTP_DIN

GPIO32

RTP_DIN=32;TOUCH_MOSI=32

산출

터치 SPI DIN/MOSI

터치/XPT2046

RTP_CS

GPIO33

RTP_CS=33;TOUCH_CS=33

산출

터치칩 선택

터치/XPT2046

RTP_SCK

GPIO25

RTP_SCK=25; TOUCH_CLK=25

산출

터치 SPI 시계



9. GPIO매핑 테이블(계속) /GPIO 매핑 표-계속

기준 치수

신호/실크스크린

ESP32 GPIO

코드 매크로

방향

설명하다

배터리

배터리_ADC

GPIO34

BAT_ADC=34;BAT_ADC_PIN=34

입력하다

배터리 전압 ADC 입력 전용 핀

RGB 삼색 조명

RGB_R

GPIO17

RGB_LED_R=17

산출

온보드 RGB 빨간색 채널은 RGB=17/22/16에 따라 기록됩니다.

RGB 삼색 조명

RGB_G

GPIO22

RGB_LED_G=22

산출

온보드 RGB 녹색 채널은 RGB=17/22/16에 따라 기록됩니다.

RGB 삼색 조명

RGB_B

GPIO16

RGB_LED_B=16

산출

온보드 RGB 파란색 채널은 RGB=17/22/16에 따라 기록됩니다.

오디오

오디오 입력

GPIO26

오디오 입력=26

입력/ADC

오디오 입력 연구개발

오디오

오디오_영어

GPIO4

AUDIO_EN=4

산출

오디오/앰프 지원 구성

확장 SPI

SPI_CS

GPIO27

SPI_CS=27

산출

확장된 SPI 칩 선택 항목

SD 카드

SD_MOSI

GPIO23

SD_MOSI=23

산출

SD SPI MOSI 사전 준비

SD 카드

SD_MISO

GPIO19

SD_MISO=19

입력하다

SD SPI MISO 연구개발

SD 카드

SD_SCK

GPIO18

SD_SCK=18

산출

SD SPI 클럭 준비

SD 카드

SD_CS

GPIO5

SD_CS=5

산출

SD 준비 계획



10. 사용상의주의 사항 /중요사항

프로젝트/프로젝트

매개변수/사양

GPIO 레벨/GPIO 레벨

개발 보드의 GPIO 로직 레벨은 3.3V입니다. 5V 신호에 직접 연결하지 마십시오. /GPIO 로직 레벨은 3.3V입니다. 5V 신호를 직접 연결하지 마십시오.

입력 전용 핀/입력 핀만

GPIO34, GPIO36, GPIO39는 전용 입력 핀이므로 일반 출력으로 사용할 수 없습니다. / GPIO34, GPIO36, GPIO39는 입력 전용 핀이므로 출력으로 사용할 수 없습니다.

배터리 인터페이스/배터리 포트

외부 3.3V 배터리 인터페이스는 왼쪽이 양극이고 오른쪽이 음극입니다. 역접속이나 5V 입력은 엄격히 금지됩니다. /외부 3.3V 배터리 인터페이스는 왼쪽 +/오른쪽 -입니다. 극성을 반대로 연결하거나 5V를 입력하지 마세요.

터치 컨트롤러/터치 보정

화면이 회전되거나 좌표 방향이 변경된 후 터치 조정을 다시 수행해 주세요. / 디스플레이 회전 또는 좌표 방향 변경 후 터치를 다시 보정합니다.

표시 색상/표시 색상

색상이 빨간색과 파란색으로 반전되는 경우 ST7789 BGR/RGB 초기화 설정을 확인하세요. / 색상이 바뀌는 경우 ST7789 BGR/RGB 초기화 설정을 확인하세요.

데이터 다운로드/다운로드

https://www.zlxchina.xyz/

▌11 . 일반적인 애플리케이션 /일반적인 응용 프로그램

스마트 홈 제어판/스마트 홈 제어판

IoT 데이터 표시 단말기 / IoT 데이터 표시 단말기

산업설비 상태표시 / 산업설비 상태표시

센서 데이터 표시/센서 데이터 표시

Wi-Fi/블루투스 제어 단자/무선 제어 단자

교육 실험 개발 보드/교육 개발 보드

▌12 . 기술지원 /기술 지원

개발자료, 샘플 프로그램, 고형화, GPIO 매핑 테이블과 업데이트 파일은 다음 주소에서 얻을 수 있습니다.

데이터 다운로드/ 리소스 다운로드:https://www.zlxchina.xyz/
