ESP32-2432S0248R-PLUS Specifikace produktu/Příručka k produktu | Adresa pro stahování/stahování dat: https://www.zlxchina.xyz/ |
Adresa pro stahování dat/ Stažení zdroje:https://www.zlxchina.xyz/ |
ESP32-2432S0248R-PLUS
2.8palcová odporová vývojová deska s dotykovou obrazovkou/ 2,8palcová odporová vývojová deska s dotykovou obrazovkou
použitíESP32-WROOM-32UEmodul/ Powered by ESP32-WROOM-32UEmodul

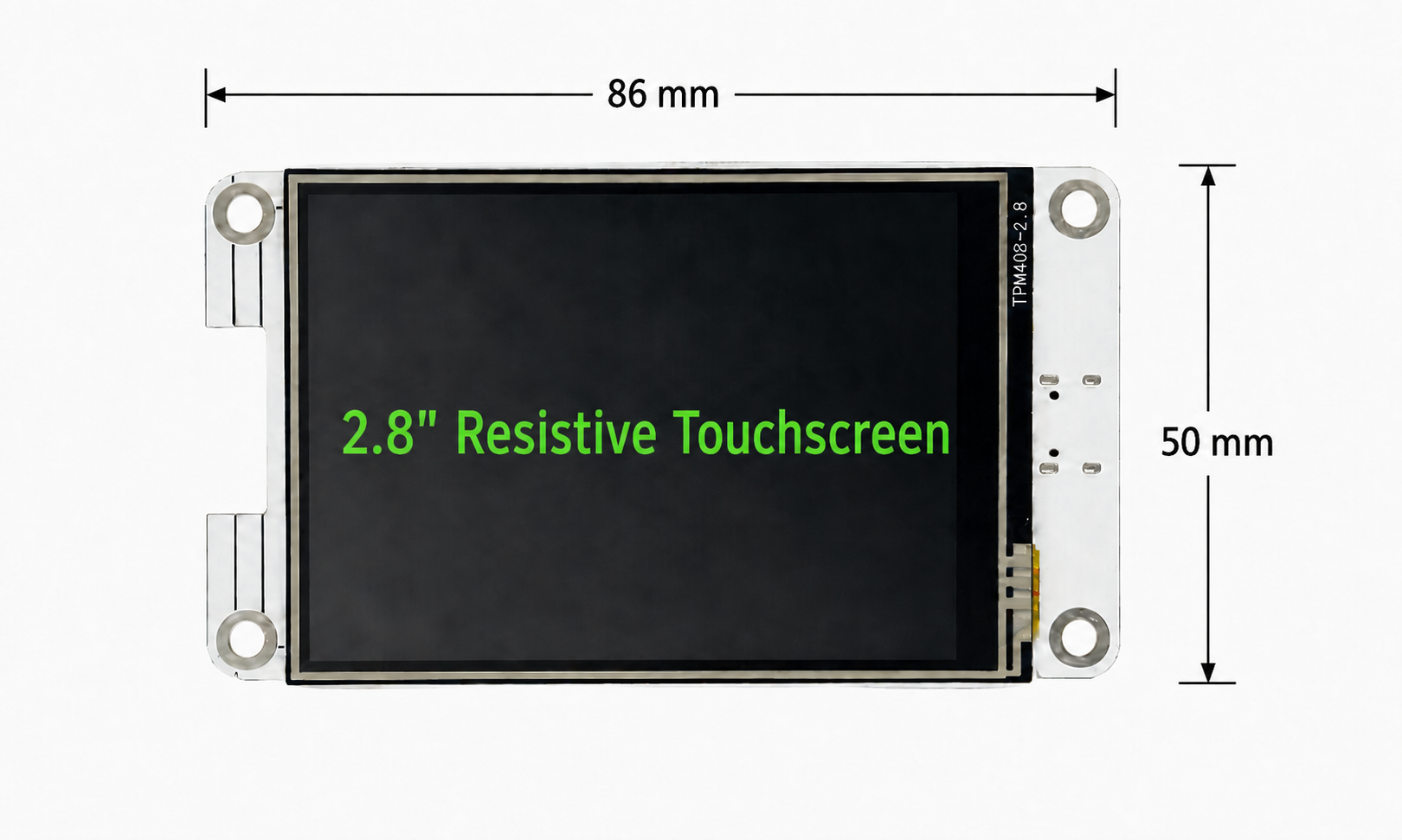

Tabulka velikostí přední strany produktu/ Přední rozměrový výkres
2.8palcová dotyková obrazovka 2,8palcový odporový dotykový displej s rozlišením 240 x 320 | ESP32-WROOM-32UE Bezdrátový modul 2,4 GHz Wi-Fi + Bluetooth/BLE |
ST7789 + BGR Ovladač LCD používá ST7789 a je inicializován pomocí sekvence barev BGR | XPT2046 dotykový čip Dotykový ovladač: pojmenování kompatibilní s XPT2046/XP2046 |
■ 1. Přehled produktů / Přehled produktu
ESP32-2432S0248R-PLUS je produkt založený naESP32-WROOM-32UEByl vyvinut modul bezdrátové komunikace2.8 palcový barevný dotykový displej vývojová deska, integrovanáLCD displej, dotykový vstup, TF Karta, USB Type-C , sériový port, bateriové rozhraní a více sad rozšiřujících rozhraní, vhodné pro zobrazovací terminály IoT, ovládání chytré domácnosti, rozhraní pro interakci člověka s počítačem, experimenty a vývoj projektu sériového portu.
ESP32-2432S0248R-PLUS je zařízení založené naESP32-WROOM-32UE2,8palcový barevný dotykový displej vývojová deska pro bezdrátový modul. Integruje LCD displej, dotykový vstup, slot pro TF kartu, rozhraní USB Type-C, rozhraní UART, bateriové rozhraní a řadu rozšiřujících rozhraní a je vhodný pro terminály IoT, ovládání chytré domácnosti, panely rozhraní člověk-stroj, vzdělávání a vestavěný vývoj a další oblasti.
▌2 . Hlavní rysy / Hlavní vlastnosti
projekt/projekt | parametr/Specifikace |
Hlavní řídicí modul/hlavní řídicí modul | ESP32-WROOM-32UE |
Bezdrátová funkce/Bezdrát | 2,4 GHz Wi-Fi 802.11 b/g/n; Bluetooth/BLE |
displej/monitor | 2,8palcový TFT LCD displej, rozlišení 240 x 320 |
dotyk/dotek | Dotykový odporový dotykový ovladač XPT2046 |
Ovladač displeje / ovladač LCD | ST7789, inicializace sekvence barev BGR |
Možnosti rozšíření/rozšíření | UART, TF karta, rozšíření GPIO/SPI, audio port |
▌ 3. Základní parametry /Základní specifikace
projekt/projekt | parametr/Specifikace |
Model/model produktu | ESP32-2432S0248R-PLUS |
Hlavní řídicí modul/hlavní řídicí modul | ESP32-WROOM-32UE |
Velikost obrazovky / Velikost obrazovky | 2,8 palce |
typ obrazovky / typ obrazovky | TFT LCD displej + odporová dotyková obrazovka |
rozlišení/rozlišení | 240 x 320 |
Ovladač LCD / ovladač LCD | ST7789 |
inicializace displeje/inicializace displeje | ST7789 BGR sekvence barev / ST7789 BGR sekvence barev inicializace |
Dotykový čip/dotykový ovladač | XPT2046 / XP2046 |
Velikost desky / Velikost desky | Rozměr 86 mm x 50 mm |
Napájecí zdroj/napájecí zdroj | USB Type-C 5V vstup; rozhraní externí baterie 3,3V |
logická úroveň/logická úroveň | 3,3 voltu |
Stahování dat/stahování zdrojů | https://www.zlxchina.xyz/ |
■ 4. Modul ESP32-WROOM-32UEparametr/ ESP32-WROOM-32UEParametry modulu
projekt/projekt | parametr/Specifikace |
Model/modul modulu | ESP32-WROOM-32UE |
Jádro čipu/jádro CPU | Xtensa Dual Core 32bitový LX6 |
Hlavní frekvence/hodinová frekvence | Až 240 MHz |
paměť pouze pro čtení | 448KB |
SRAM | 520KB |
RTC SRAM | 16KB |
blikat | Typická konfigurace desky: 4 MB flash; skutečné šarže se mohou lišit |
Wifi | 2.4GHz，802.11 b/g/n |
Bluetooth | Bluetooth BR/EDR a Bluetooth Low Energy |
anténa/anténa | Anténa na desce PCB |
pracovní napětí / pracovní napětí | Rozsah napájecího napětí modulu je 3,0 V až 3,6 V; napětí logiky na úrovni desky je 3,3V |
Velikost modulu / Velikost modulu | 18,0 mm x 25,5 mm x 3,1 mm |
▌ 5. Pokyny na obrazovce a dotyku / Zobrazení a dotykové pokyny
Tento produkt používá2.8 palcová odporová dotyková obrazovka, dotykový čip přijímáXPT2046 (Některé informace také obsahujíXP2046 ）。LCDřízenýST7789 , je doporučeno použít inicializaci programuBGR barevná sekvence. Pokud je barva displeje červená a modrá, zkontrolujteTFT_RGB_ORDER / BGRInicializujte konfiguraci.
Tento produkt používá 2,8palcový odporový dotykový displej a je vybaven dotykovým ovladačem XPT2046. Ovladač LCD je ST7789 a měl by být inicializován pomocí sekvence barev BGR. Pokud se červená a modrá prohodí, zkontrolujte nastavení RGB/BGR v ovladači displeje.
▌ 6. Doporučená počáteční konfigurace /Doporučená konfigurace inicializace
// TFT displej / ST7789 |
■ 7. Anotace rozhraní /přehled rozhraní

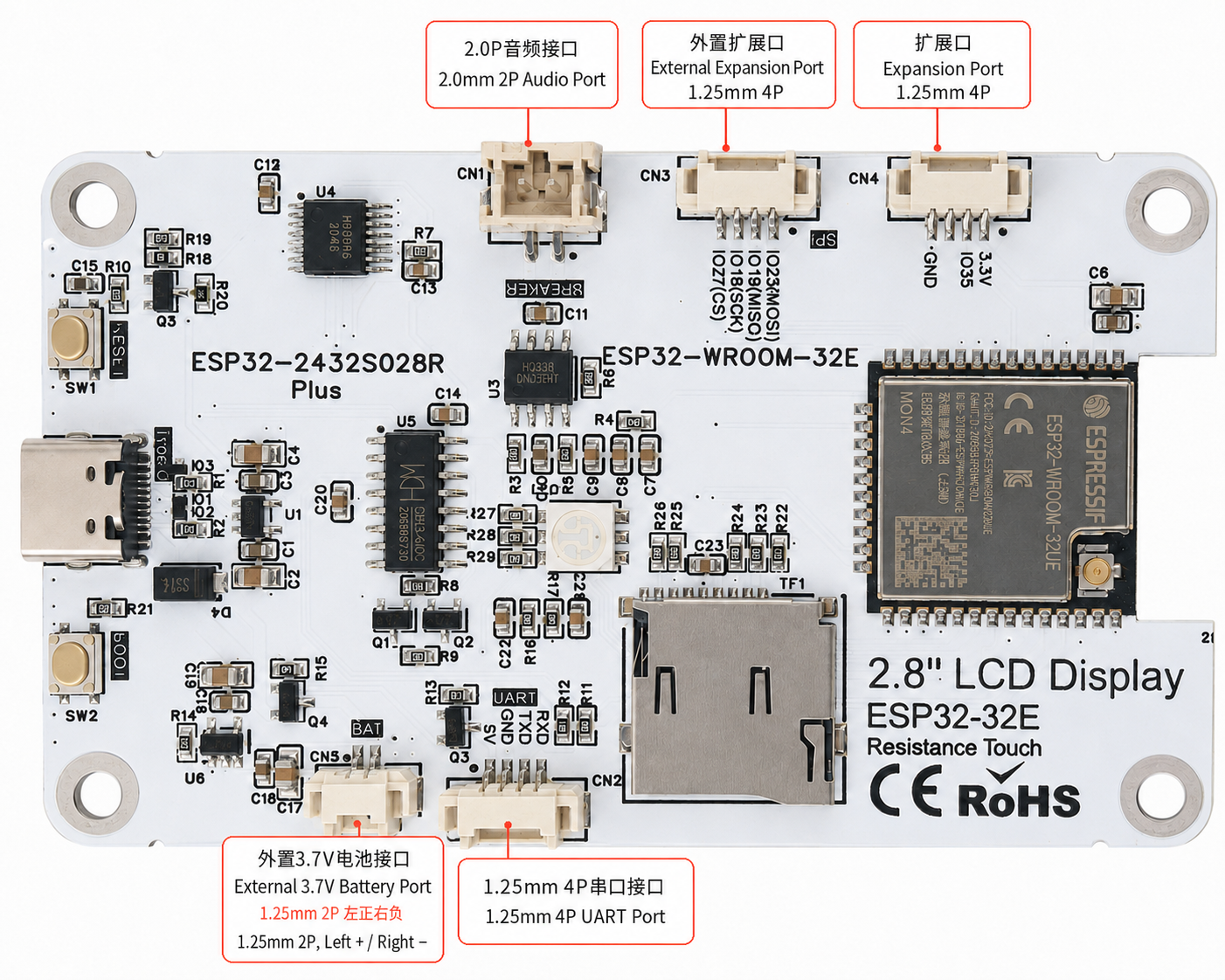

Označení rozhraní na zadní straně vývojové desky/Zpět štítek rozhraní
projekt/projekt | parametr/Specifikace |
2.0P audio rozhraní / 2.0P audio rozhraní | Audio porty jsou vyhrazeny pro audio vstup/výstup nebo rozšíření související se zesilovačem, jak je definováno ve firmwaru. |
Externí rozšiřující port/Externí rozšiřující port | Vyhrazené externí rozšiřující rozhraní pro SPI/GPIO periferie, senzory nebo vlastní moduly. |
Rozšiřující port/rozšiřující port | Rezerva 3,3V, GND a GPIO signály pro externí nízkopříkonové moduly. |
Rozhraní externí baterie 3,3V / rozhraní externí baterie 3,3V | 1,25P konektor, levý + / pravý -. Neobracejte polaritu a nepřipojujte 5V napájení. |
1.25P sériový port / 1.25P UART port | Komunikační a ladicí port UART. |
Držák karty TF/slot na kartu TF | Slot pro kartu MicroSD/TF pro ukládání dat, obrázků nebo konfigurace. |
■ 8. Nastavit seznam /obsah balení
■ 9. GPIOmapovací tabulka /GPIO mapovací tabulka
Následující mapovací tabulka je založena na tomto produktuGPIO Uspořádání mapovací tabulky. Před vývojem programu ověřte směr rozhraní, napětí a vztah opětovného použití funkce.
Následující tabulka je založena na mapování GPIO tohoto produktu. Před vývojem potvrďte orientaci kolíků, úrovně napětí a možnosti multiplexování.
modul | Signál/sítotisk | ESP32 GPIO | makro kódu | směr | ilustrovat |
hlavní ovládání | resetovat | EN | LCD_RST=-1 | Resetování vstupu | Připojeno k ESP32 EN nezabírá GPIO |
LCD/ST7789 | LCD_SCK | GPIO14 | LCD_SCK=14 | výstup | LCD SPI hodiny VSPI |
LCD/ST7789 | LCD_MISO | GPIO12 | LCD_MISO=12 | vstoupit | LCD SPI MISO ST7789 ve výchozím nastavení nečte obrazovku |
LCD/ST7789 | LCD_MOSI | GPIO13 | LCD_MOSI=13 | výstup | LCD SPI MOSI |
LCD/ST7789 | LCD_RS / DC | GPIO2 | LCD_RS=2 | výstup | LCD kolík pro výběr dat/příkazů |
LCD/ST7789 | LCD_CS | GPIO15 | LCD_CS=15 | výstup | Výběr LCD čipu |
LCD/ST7789 | LCD_BL | GPIO21 | LCD_BL=21; pin podsvícení=21 | výstup | LCD ovládání aktiv |
Touch/XPT2046 | RTP_IRQ / SENSOR_VP | GPIO36 | RTP_IRQ=36；TOUCH_IRQ=36 | vstoupit | Vyhrazený pin pro vstup dotykového přerušení |
Touch/XPT2046 | RTP_DOUT / SENSOR_VN | GPIO39 | RTP_DOUT=39；TOUCH_MISO=39 | vstoupit | Dotykový vyhrazený kolík vstupu SPI DOUT/MISO |
Touch/XPT2046 | RTP_DIN | GPIO32 | RTP_DIN=32；TOUCH_MOSI=32 | výstup | Stiskněte SPI DIN/MOSI |
Touch/XPT2046 | RTP_CS | GPIO33 | RTP_CS=33；TOUCH_CS=33 | výstup | Výběr dotykového čipu |
Touch/XPT2046 | RTP_SCK | GPIO25 | RTP_SCK=25; TOUCH_CLK=25 | výstup | Dotkněte se hodin SPI |
■ 9. GPIOMapovací tabulka (pokračování) /GPIO mapovací tabulka-pokračování
modul | Signál/sítotisk | ESP32 GPIO | makro kódu | směr | ilustrovat |
Baterie | Baterie_ADC | GPIO34 | BAT_ADC=34；BAT_ADC_PIN=34 | vstoupit | Napětí baterie ADC vstup vyhrazený kolík |
Tříbarevné RGB světlo | RGB_R | GPIO17 | RGB_LED_R=17 | výstup | Záznam červeného kanálu RGB na desce podle RGB=17/22/16 |
Tříbarevné RGB světlo | RGB_G | GPIO22 | RGB_LED_G=22 | výstup | Palubní záznam RGB zeleného kanálu podle RGB=17/22/16 |
Tříbarevné RGB světlo | RGB_B | GPIO16 | RGB_LED_B=16 | výstup | Vestavěný RGB modrý kanál zaznamenává podle RGB=17/22/16 |
Zvuk | Audio vstup | GPIO26 | audio vstup = 26 | Vstup/ADC | Audio vstup R&D |
Zvuk | Audio_anglicky | GPIO4 | AUDIO_EN=4 | výstup | Konstrukce s podporou zvuku/zesilovače |
Rozšířené SPI | SPI_CS | GPIO27 | SPI_CS=27 | výstup | Rozšířený výběr položek pomocí čipu SPI |
SD karta | SD_MOSI | GPIO23 | SD_MOSI=23 | výstup | Předběžná příprava SD SPI MOSI |
SD karta | SD_MISO | GPIO19 | SD_MISO=19 | vstoupit | SD SPI MISO R&D |
SD karta | SD_SCK | GPIO18 | SD_SCK=18 | výstup | Příprava hodin SD SPI |
SD karta | SD_CS | GPIO5 | SD_CS=5 | výstup | Plán přípravy SD |
■ 10. Opatření pro použití /Důležitá poznámka
projekt/projekt | parametr/Specifikace |
Úroveň GPIO/úroveň GPIO | Logická úroveň GPIO vývojové desky je 3,3V, nepřipojujte se prosím přímo k signálu 5V. /GPIO logická úroveň je 3,3V. Nepřipojujte 5V signál přímo. |
Vstup vyhrazený pin/pouze vstupní pin | GPIO34, GPIO36 a GPIO39 jsou vyhrazené vstupní piny a nelze je použít jako běžné výstupy. / GPIO34, GPIO36 a GPIO39 jsou piny pouze pro vstup a nelze je použít jako výstupy. |
Rozhraní baterie/port baterie | Rozhraní externí 3,3V baterie je kladné vlevo a záporné vpravo. Reverzní zapojení nebo 5V vstup je přísně zakázáno. /Rozhraní externí baterie 3,3V je vlevo +/vpravo -. Nepřipojujte obrácenou polaritu nebo vstup 5V. |
Dotykový ovladač/Kalibrace dotyku | Po otočení obrazovky nebo změně směru souřadnic proveďte úpravu dotykem znovu. / Překalibrovat dotyk po otočení displeje nebo změně orientace souřadnic. |
barva displeje/barva displeje | Pokud jsou barvy obrácené mezi červenou a modrou, zkontrolujte nastavení inicializace ST7789 BGR/RGB. / Pokud jsou barvy zaměněny, zkontrolujte nastavení inicializace ST7789 BGR/RGB. |
Stahování/stahování dat | https://www.zlxchina.xyz/ |
▌11 . Typické aplikace /Typické aplikace
Ovládací panel chytré domácnosti/ovládací panel chytré domácnosti | Terminál zobrazení dat IoT / terminál zobrazení dat IoT |
Zobrazení stavu průmyslového zařízení / Zobrazení stavu průmyslového zařízení | Zobrazení dat senzoru/Zobrazení dat senzoru |
Ovládací terminál Wi-Fi/Bluetooth/Bezdrátový ovládací terminál | Deska pro vývoj výukového experimentu/vývojová deska pro vzdělávání |
▌12 . Technická podpora /technická podpora
Vývojové materiály, vzorové programy, tuhnutí, GPIO Mapovací tabulku a aktualizační soubory lze získat na následující adrese:
Stahování dat/ Stažení zdroje:https://www.zlxchina.xyz/
